半導体製造における「前工程」とは？役割と特徴を解説
半導体ができるまでには数多くの複雑なプロセスが存在し、その工程数は数百から数千に及ぶこともあります。
全体の製造ラインは一般的に設計、前工程、後工程の3つに大別され、それぞれで全く異なる技術や装置が使用されます。
ここでは、製造プロセスの大部分を占める前工程の基本的な定義や、後工程との違い、品質に与える影響について解説します。
前工程はウェーハに電子回路を作る工程
前工程とは、半導体の基盤となる薄いシリコンの板であるウェーハの表面に、目に見えないほど微細なトランジスタや配線などの電子回路を形成する工程のことです。
物理的・化学的な処理を何度も繰り返し、ウェーハ上に多数のチップを作り上げます。
前工程はすべて、空気中の塵や埃が極限まで排除されたクリーンルームと呼ばれる特殊な環境下で、高度に自動化された装置を用いて行われます。

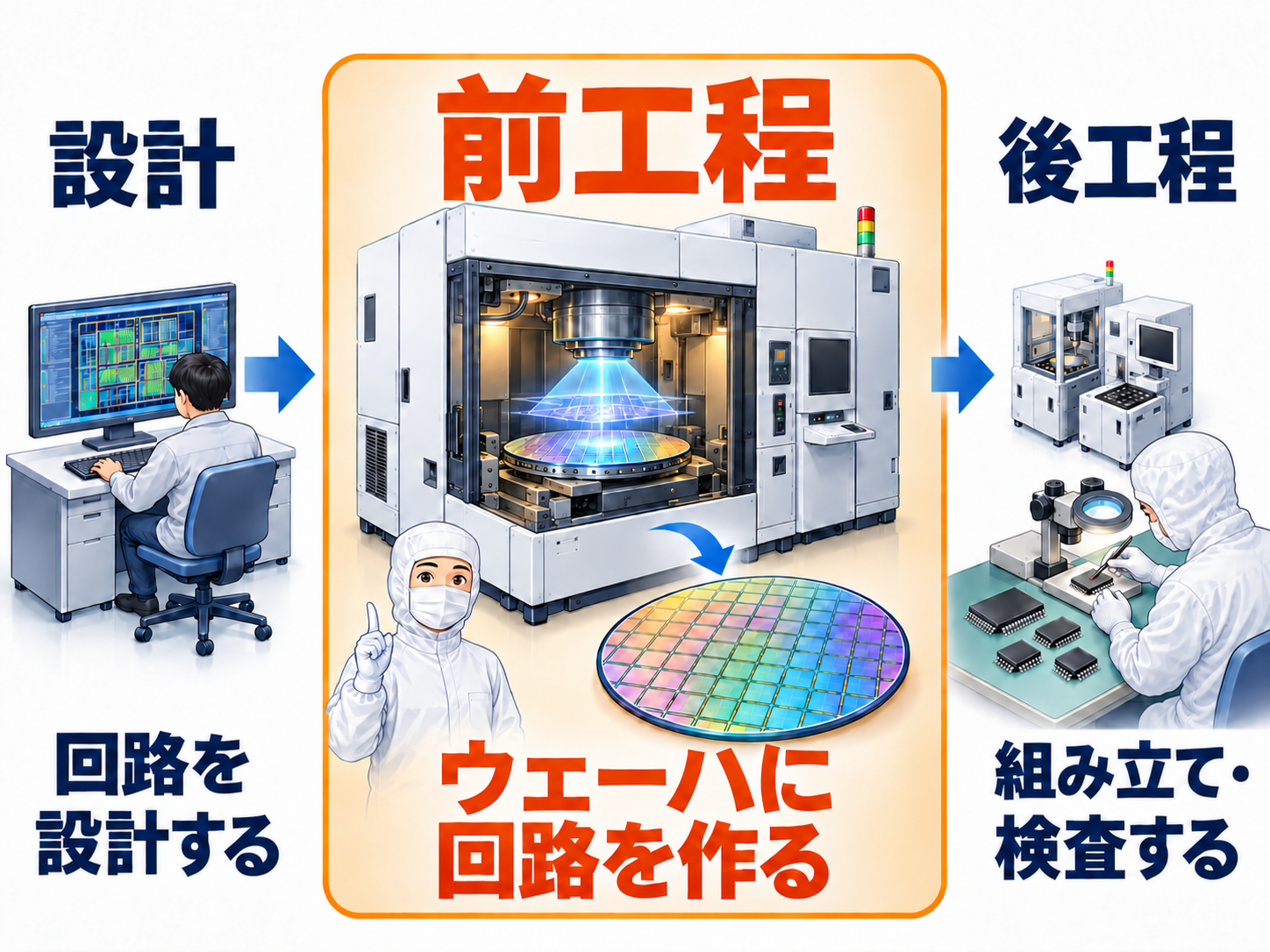

前工程と後工程の違いとは？
前工程と後工程の最大の違いは、加工の対象と作業の目的にあります。
- 前工程：ウェーハという大きな円板の状態のまま、その表面に微細な電子回路パターンを作り込む工程。
- 後工程：前工程で回路が形成されたウェーハを1つずつの四角いチップに切り分け、リードフレームなどの土台に固定し、樹脂でパッケージングして最終的な半導体製品として完成させる工程。
前工程がミクロな化学・物理反応を用いた回路形成であるのに対し、後工程は組み立てやパッケージング、最終検査という物理的な組み立てに近い性質を持っています。
【関連記事】【図解あり】半導体の後工程とは？前工程との違い・仕事内容など解説
前工程の精度が半導体の性能や品質に影響する理由
現代の半導体は、ナノメートル単位での極微細な加工が求められます。
前工程で形成される回路に、わずか数ナノメートルのズレや異物の混入があるだけで、電気信号が正常に流れず、製品全体が不良品となってしまいます。
そのため、前工程における加工の正確さや各プロセスの徹底した管理が、完成する半導体の処理速度、消費電力、そして製品全体の良品率を直接左右することになります。
半導体前工程の職種と仕事内容
半導体前工程の工場では、生産ラインの安定稼働と高品質な製品の維持を目的として、様々な専門職種が活躍しています。
工場は24時間体制で稼働していることが多く、それぞれの専門スタッフが連携して生産を支えています。主な3つの職種と、独特の作業環境について紹介します。
製造オペレーター：装置の操作や稼働状況の確認

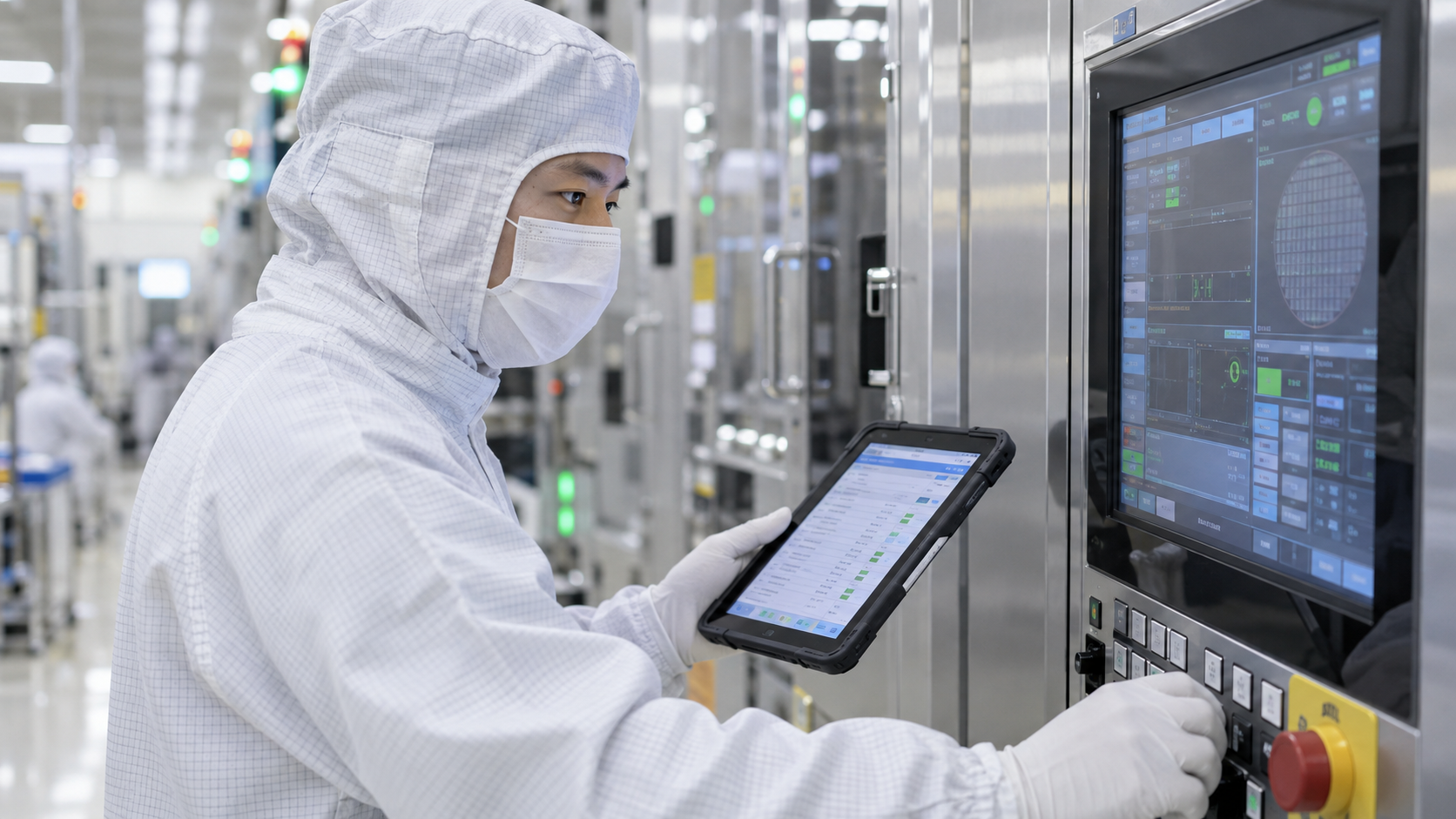

製造オペレーターの主な仕事は、自動化された製造装置の操作と管理です。
原材料やウェーハが収納された容器を装置にセットし、レシピと呼ばれる加工条件のプログラムを入力して装置をスタートさせます。
加工中は、装置のモニターに表示される数値や温度、ガス流量、圧力などのデータが正常範囲内にあるかを監視します。
トラブルが発生した際には素早く検知し、適切な処置を取ることが求められます。
検査・品質管理：製品の状態や測定データの確認
検査・品質管理の役割は、各工程を終えたウェーハの状態を測定・検査することです。
電子顕微鏡や光学的測定器などの専門装置を使い、ウェーハ表面に形成された膜の厚さや、回路パターンの幅、傷や異物の有無を精密にチェックします。
データにわずかな異常や傾向値の変化が見られた場合は、製造ラインの一時停止や装置の調整を他部署にフィードバックし、不良品の大量発生を未然に防ぎます。
設備保全：装置の点検やメンテナンス
設備保全は、前工程で使用される非常に複雑で高価な製造装置を良好な状態に維持する専門職です。
定期的なパーツ交換や内部のクリーニングを行うほか、装置が突発的に停止した際にはエラーコードを解析して原因を究明し、迅速に部品交換や修理を行います。
機械・電気・化学などの幅広い知識が活かされる、技術的な専門性が非常に高い職種です。
働く場所はクリーンルームが中心：防塵服の着用と異物対策

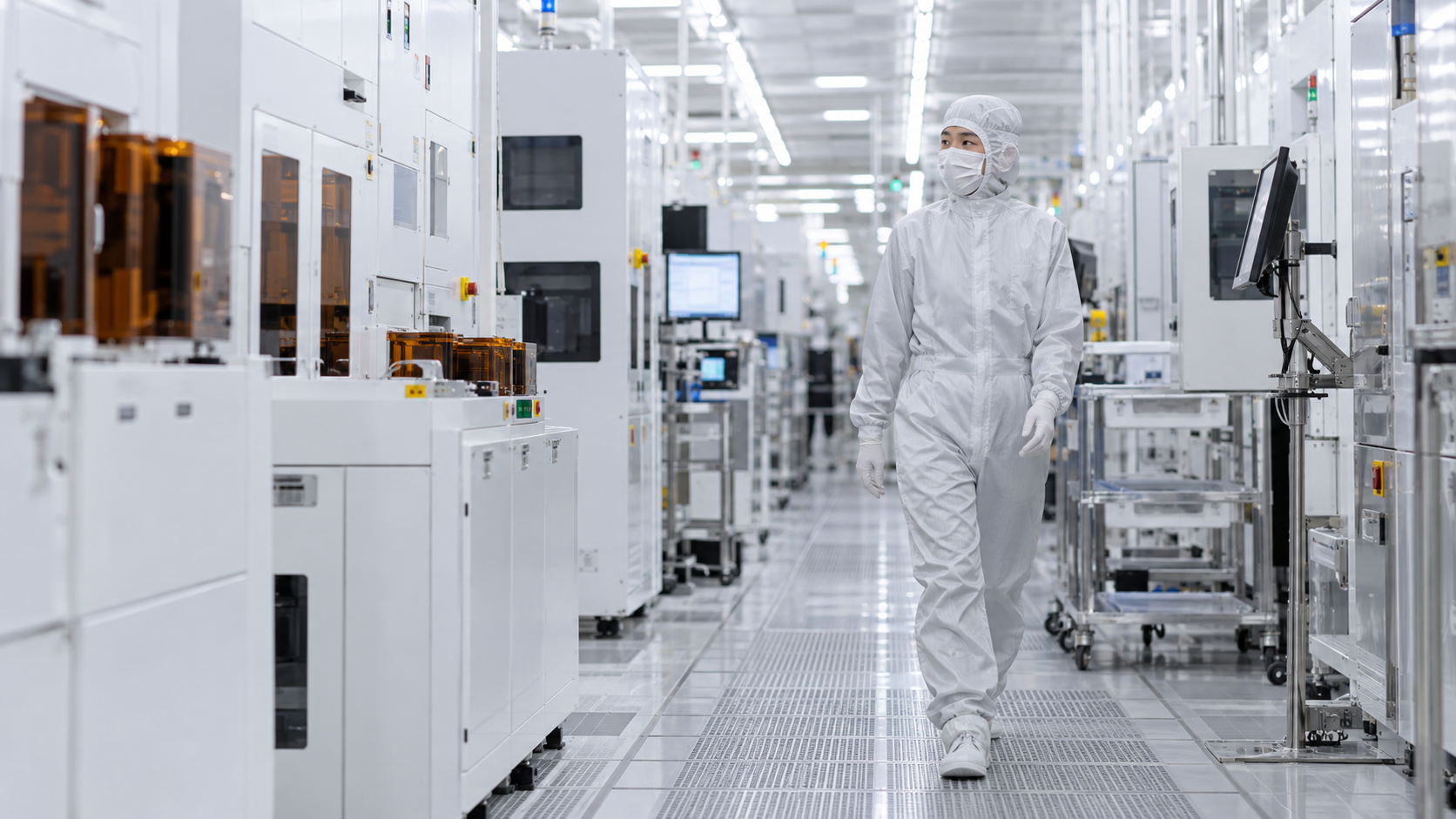

前工程の作業は、空気中の微細な埃やチリを厳しく管理した「クリーンルーム」で行われます。
空気のきれいさを示す清浄度は「クラス」で表され、ISO規格や旧米国連邦規格などの表記があります。同じ規格では数字が小さいほど清浄度が高く、必要な水準は工程や区域によって異なります。
スタッフは毛髪や衣服の繊維などによる不良を防ぐため、防塵服やマスク、専用の靴を着用します。
入室時にはエアーシャワーなどで付着した異物を取り除き、室内では温度・湿度や異物対策のルールを守って作業します。
表は左右にスワイプして確認できます。
| 工程・用途 | ISO規格ISO 14644-1 | 旧米国規格FED-STD-209系 | どんな環境？ |
|---|---|---|---|
| 半導体の前工程 | クラス3～5相当 | クラス1～100 | 微細な回路への異物付着を防ぐため、特に厳しくホコリを管理する。 |
| 半導体の後工程 | クラス6～8相当 | クラス1,000～100,000 | チップや接続部分に異物が付かないよう、組立・検査の環境を管理する。 |
| 食品工場のクリーン区域 | クラス5～8相当 | クラス100～100,000 | 食品への異物混入などを防ぐため、製品や作業に合わせて管理する。 |
| 医薬品製造のクリーン区域 | クラス4～8相当 | クラス10～100,000 | 薬の品質を保つため、製品や作業区域に応じて管理する。 |
| 一般オフィス参考値 | クラス8～9相当 | クラス100,000～1,000,000程度 | 身近な室内環境との比較用。通常、清浄度を保証している場所ではない。 |
※数値は用途別の参考例です。必要な清浄度は製品・工程・作業区域によって異なり、前工程には表より厳しい管理を行う場所もあります。
※規格間の対応は、0.5μm以上の粒子濃度を基にした概算です。同じ規格では数字が小さいほど、許される粒子が少なくなります。
※食品・医薬品の衛生管理では、粒子数に加えて微生物なども管理します。粒子の清浄度が同程度でも、管理内容すべてが同じという意味ではありません。
半導体前工程の全体フローを図解！それぞれの役割と使用装置

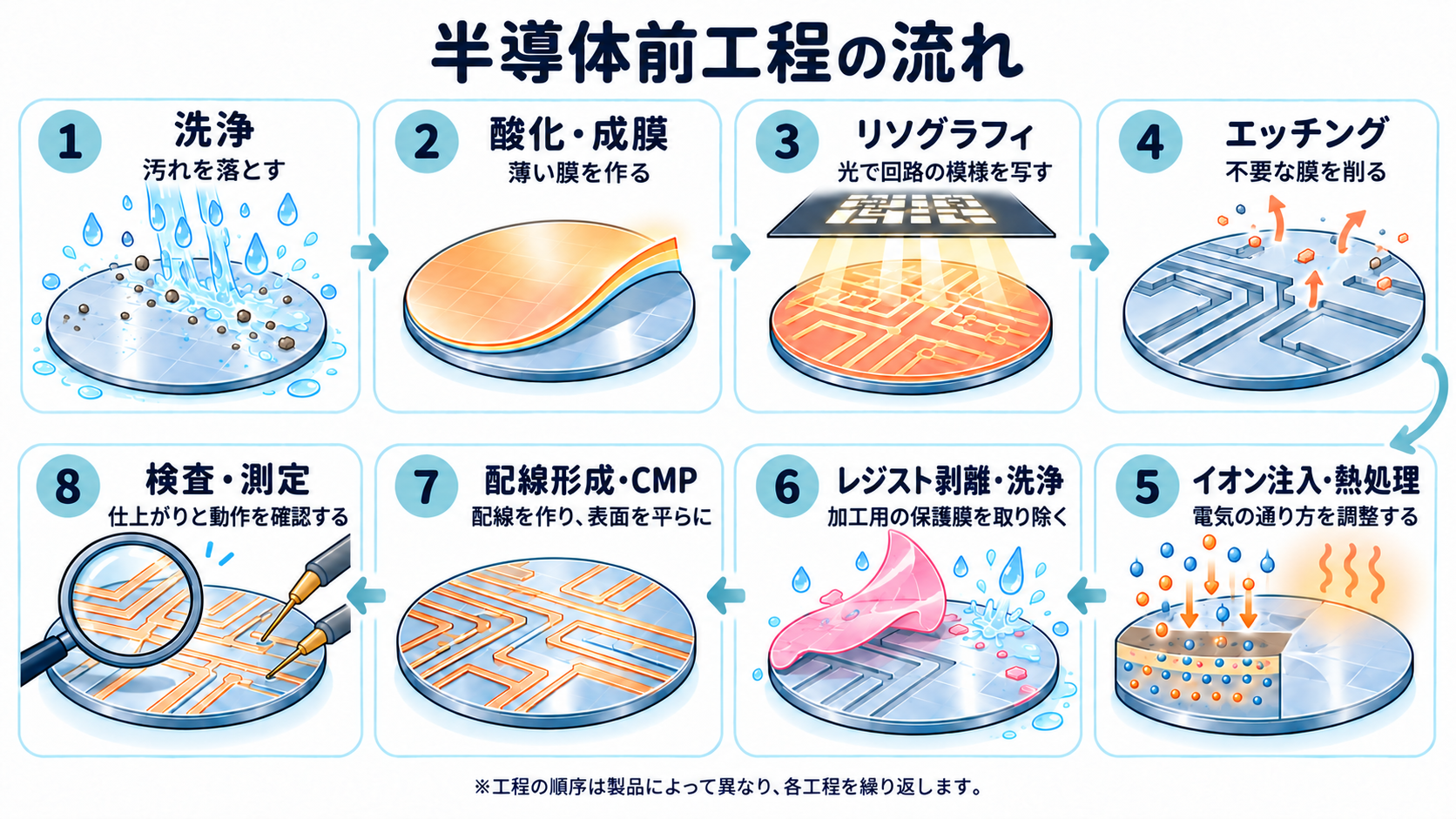

半導体の前工程は、大まかに分けるとウェーハ表面に回路の基礎を作り、光でパターンを転写し、不要な部分を削るというサイクルを何十回も繰り返すことで構成されています。
この一連の製造サイクルの概要を図式化した流れと、各工程で使用される代表的な装置、その具体的な役割は以下の通りです。
- 洗浄（使用装置：洗浄装置）
- 酸化・成膜（使用装置：酸化炉、成膜装置）
- リソグラフィ（使用装置：塗布・現像装置、露光装置）
- エッチング（使用装置：エッチング装置）
- イオン注入・熱処理（使用装置：イオン注入装置、熱処理装置）
- レジスト剥離・洗浄（使用装置：剥離装置、洗浄装置）
- 配線形成・CMP（使用装置：成膜装置、CMP装置）
- 検査・測定（使用装置：検査・測定装置）
これらは前工程で行われる代表的な加工です。製品によって工程や順序は微妙に異なり、洗浄・成膜・加工・検査などを繰り返して回路を作ります。
１．洗浄：洗浄装置でウェーハ表面の汚れや異物を取り除く
前工程のあらゆる段階の前後で頻繁に行われるのが洗浄です。
ウェーハの表面にわずかでも有機物、金属不純物、微小なゴミが残っていると、その後の成膜やパターン形成が正常に行われません。
化学薬品や純水を使用する洗浄装置などを使い、物理的・化学的にウェーハ表面の汚れや異物を取り除きます 。
２．酸化・成膜：酸化炉や成膜装置で回路を作るための薄い膜を形成する
きれいにしたウェーハの表面に、回路の材料となる薄い膜をつくる工程です。電気を通す膜や、電気を通さない膜など、目的に応じた膜を形成します。
膜のつくり方には、熱を加える方法や、ガスの化学反応を利用する方法などがあり、必要な膜の種類に合わせて使い分けます。
３．リソグラフィ：塗布・現像装置と露光装置で回路のパターンを写し取る
写真の現像技術を応用して、ウェーハ上に微細な回路パターンを転写する極めて重要な工程です。
塗布・現像装置で光に反応する液状の化学物質であるフォトレジストをウェーハ表面に薄く均一に塗布します。
その後、露光装置を用いて、回路の原版を通して強力な光を照射し、レジスト膜に回路パターンを焼き付けます。
最後に再び現像処理を行い、不要な部分のレジストを除去して、レジストのパターンを完成させます。
４．エッチング：エッチング装置で不要な部分の膜を削る
リソグラフィによって形成されたレジストパターンを保護膜として利用し、露出している下層の薄膜を削り取る工程です。
ガスやプラズマを利用して垂直かつ精密に削るエッチング装置が主流です。
エッチングが終わると、レジストの下にあった部分の膜だけが残り、ウェーハ上に設計通りの立体的な回路形状が削り出されます。
５．イオン注入・熱処理：イオン注入装置や熱処理装置で電気的な性質を調整する
シリコンでできたウェーハに、ごく少量の別の元素を加え、電気の流れやすさを調整する工程です。
専用の装置で元素を打ち込む「イオン注入」を行い、その後に熱を加える「熱処理」を行います。
熱処理によって、打ち込んだ際に生じた結晶の乱れを整え、加えた元素が電気の流れを調整する役割を果たせるようにします。
６．レジスト剥離・洗浄：剥離装置や洗浄装置で加工に使った保護膜や残留物を取り除く
エッチングやイオン注入の際に、加工しない部分を保護していた「レジスト」という膜を取り除く工程です。
専用の装置や薬液を使って、役目を終えた膜を取り除きます。その後、表面に残った細かな汚れや薬品を洗い流し、次の工程に進めるよう、ウェーハをきれいな状態に整えます。
７．配線形成・CMP：成膜装置などで配線を作り、CMP装置で表面を平らにする
電気の流れを制御する小さなスイッチである「トランジスタ」同士を、金属の配線でつなぐ工程です。
配線は何層にも重ねてつくるため、表面に凹凸があると、次の層に細かな回路を正確に作れなくなります。そこで「CMP装置」という研磨装置でウェーハの表面を磨き、平らに整えます。
８．検査・測定：検査・測定装置で加工状態や回路の動作を確かめる
複数の層が形成されたウェーハは、各所で検査を受けます。
また、前工程の最終段階には、検査・測定装置を用いて回路の電極にピンを接触させ、電気を流してすべてのチップが正常に動作するかどうか、あらかじめ電気特性を検査します。
ここで不良品の位置が記録され、後工程での選別に引き継がれます。
半導体前工程の仕事に向いている人の特徴
半導体前工程では、専用の装置を操作したり、製品の状態を確認したりと、さまざまな仕事を行います。
専門的な知識や作業の進め方は、研修や日々の仕事を通じて身につけていきます。
ここでは、自分に合う仕事かを考えるヒントとして、活かせる得意分野や仕事への取り組み方をご紹介します。
手順やルールを守って作業できる人
半導体の前工程では、高価な製造装置を使い、1枚のウェーハ上に多数のチップを作ります。
そのため、一度の操作ミスでも、多くの製品や高価な装置に影響し、大きな損失につながるおそれがあります。
だからこそ、決められた手順を守り、操作前の確認を丁寧に行うことが大切です。
異常や疑問があれば自己判断で進めず、周囲に報告・相談することが、トラブルの防止につながります。
細かい確認を丁寧に続けられる人
加工の進捗を管理する画面の数値チェックや、検査工程における目視での比較、各種データの確認など、前工程の現場には細かい確認作業が多く存在します。
小さな変化や違和感を見逃さず、地道な作業を苦にせず一つひとつ根気強くこなせる几帳面さを持った人は、検査や数値確認などの作業に活かせます。
異常や気になることを周囲に報告できる人
「作業中に装置から聞いたことのない異音がする」「普段と画面の数値の推移が少し違う」「製品に違和感がある」など、ほんの少しの異常や疑問点に気づいた際、自己完結させずに、すぐにリーダーやエンジニアなどの周囲へ報告できるコミュニケーション能力が大切です。
早期発見が、トラブルの最小化や工場の生産性維持に直結します。
半導体前工程の求人を見るポイント5選
半導体前工程の求人は豊富ですが、長く安心して働くためには募集要項の細部を慎重に比較検討することが重要です。
特に安定した雇用やスキルアップ、ご自身のライフスタイルとの合致を重視する場合、以下の5つのポイントに注目して求人を探しましょう。
１．仕事内容と未経験者の応募条件
まずは、実際の仕事内容が製造オペレーター、設備保全、検査のどれにあたるのか、明確に把握しましょう。
また、未経験歓迎と書かれている場合でも、どのようなバックグラウンドを持った人が多く採用されているのか、実際の作業に特別な適性が求められるかを事前に確認しておくと、採用後のギャップを減らせます。
２．研修・サポート体制
半導体製造は非常に専門性が高いため、入社後の教育制度が整備されているかどうかが、その後の成長を大きく左右します。
座学や実務を通じた指導のプログラムが明確化されているか、専任の指導員やメンターがつく体制があるかを確認しましょう。
研修制度がしっかりしている企業だと、初心者からでも着実に専門知識を身につけ、プロとして自信を持って働けます。
３．防塵服の着用や立ち作業などの作業環境
クリーンルーム内での作業は、一年中一定の室温・湿度に保たれており快適な側面もありますが、防塵服を着用し続けることへの適応が必要です。
水分補給やトイレのタイミングなどに一定の制限があるほか、基本的には立ち作業やクリーンルーム内での歩行移動が多いため、体力的に自身に合っているか、実際の作業環境の詳細を事前に確認・イメージしておくことが推奨されます。
４．勤務時間・休日・雇用形態
多くの半導体工場は24時間365日稼働しているため、勤務シフトは2交替制や3交替制、あるいは4勤2休などの変形労働時間制が一般的です。
生活リズムの管理やご家族との予定の合わせやすさを考慮し、シフトパターンをしっかり確認しましょう。
また、派遣契約からスタートする場合でも正社員登用制度の実績がどの程度あるのか、登用までの具体的なステップが整備されているかも重要な確認ポイントです。
５．資格取得支援とキャリアアップの機会
長期的なキャリアと生活の安定を重視する場合、実務に活かせる半導体製品製造技能士や自主保全士などの取得支援制度があるかどうかに注目しましょう。
資格手当の有無や、資格取得を促す評価制度がある企業は、従業員の成長意欲をしっかり評価してくれる傾向があります。
自分が身につけたスキルが客観的に証明され、昇進や給与アップにつながる仕組みがある職場を選ぶことで、将来の安心感とプロとしての誇りを持って長く活躍し続けることができます。
よくある質問
Q1．半導体の前工程は、専門知識がない未経験者でも働けますか？
例えば製造オペレーターでは、装置に材料をセットする、決められた手順で操作する、画面の数値を確認するといった作業を担当します。
設備保全など、専門知識や経験が求められる仕事もありますが、最初からすべての工程を理解している必要はありません。
未経験者向けの研修や、現場で先輩に教わる体制がある求人を選ぶと、段階的に仕事を覚えられます。
Q2．半導体の前工程の仕事はきついですか？
装置の間を歩いて移動したり、細かい数値を繰り返し確認したりするため、体力だけでなく集中力も必要です。
一方、作業場所は温度・湿度が管理されたクリーンルームが中心です。また、すべての仕事に夜勤があるわけではありません。
応募前に、立ち作業の時間や休憩の取り方、勤務シフトを確認すると、自分に合う働き方を選びやすくなります。
Q3．なぜ前工程では、同じような加工を何度も繰り返すのですか？
例えば、ある層で部品となる構造を作り、別の層でそれらをつなぐ配線を作ります。
同じ加工をやり直しているのではなく、層ごとに異なる役割を持たせながら、一つの半導体を完成させていきます。
